Caractéristiques principales

Le System 10 Audio Technica est un système numérique de microphone sans fil 24 bits/48 kHz, sans compander. Il fonctionne dans la bande de fréquences sans licence des 2,4 GHz. Le System 10 est “plug-and-play”, ce qui l’adapte à un large éventail de groupes d’utilisateurs et d’applications telles que la présentation et les spectacles musicaux. Deux systèmes sont proposés, l’ATW-1102 avec micro à main pour la voix et le boîtier ceinture ATW-1101 UniPak, fourni sans microphone. Chaque configuration comprend l’ATW-R1100, récepteur à diversité d’antennes fixe 2,4 GHz et un seul émetteur portable de 10 mW (boîtier de poche ATW-T1001 émetteur main ATW-T1002). Un maximum de quatre systèmes (canaux) distincts peuvent être exploités sur un même site sans aucun problème de coordination de fréquences ou de sélection de groupe (remarque : bien que les composants puissent être achetés séparément, il n’est pas possible d’utiliser plusieurs émetteurs simultanément avec un seul récepteur). Une fonction de sélection automatique de fréquence garantit une configuration intuitive et des performances fiables et sans interférence. Les unités récepteur et émetteur intègrent toutes deux un affichage numérique d’identification du système “facile à lire” et un bouton de couplage. La mise en service ne prend que quelques secondes. Sélectionnez le numéro d’identification du système sur le récepteur et appuyez sur “Pair”. Appuyer sur le bouton “Pair” de l’émetteur correspondant lance la sélection automatique de fréquence et couple les appareils. Le système propose trois niveaux d’assurance de diversité : fréquence, temps et espace. La diversité de fréquence envoie le signal sur deux fréquences allouées dynamiquement et exerce une surveillance permanente. Si nécessaire, le système change automatiquement de fréquence pour maintenir une communication fiable. La diversité de temps envoie le signal dans plusieurs créneaux de temps pour maximiser l’immunité envers les interférences des trajets multiples. Enfin, la diversité d’espace utilise deux antennes sur chaque émetteur et récepteur pour maximiser l’intégrité du signal.

Récepteur mono canal ATW-R1100

Présent dans tous les systèmes, l’ATW-R1100 est un récepteur numérique 24 bits/48 kHz à diversité d’antennes avec deux antennes réglables attachées en permanence. Un affichage confirme en face avant l’identifiant de système numérique qui aide à la mise en service de systèmes multiples. Une LED couleur signale les crêtes AF (rouge) en cas de distorsion audio à la modulation maximale (remarque : cela n’est pas affecté par la position de la commande de volume), et une LED “Pair” (verte) confirme la présence d’un émetteur couplé. Un bouton rotatif permet de contrôler le niveau AF (volume) pour les deux sorties, sur jack 6,35 mm asymétrique et sur XLR-M 3 broches symétrique. Pour des performances optimales, il est conseillé de positionner le récepteur à distance de tout rack métallique. Le boîtier est moulé de façon à permettre d’empiler jusqu’à quatre systèmes.

Réponse audio en fréquence : 20-20 kHz. Niveau de sortie audio : XLR 3 broches symétrique : 0 dBV, jack 6,35 mm asymétrique : +6 dBV. Alimentation : adaptateur secteur à découpage CA 100-240 V (50/60 Hz) vers CC 12 V 5 A (plus au centre). Dimensions : 190 x 46,2 x 128,5 mm. Poids : 290 g.

Emetteur de poche ATW-T1001

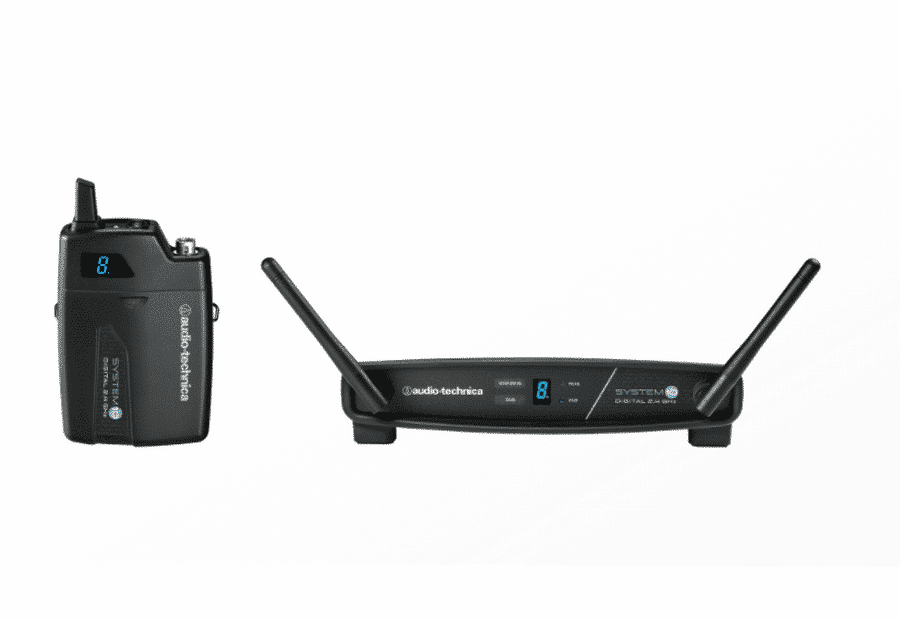

Composant du système de poche ATW-1101, l’émetteur de poche ATW-T1001 UniPak utilise le même afficheur à 7 segments et la même procédure intuitive de couplage que les autres composants du System 10. Son boîtier léger (100 g sans les piles) en plastique intègre une antenne fixe. Les commandes de couplage et de niveau sont situées sous le couvercle du compartiment des piles. L’alimentation se fait par 2 piles 1,5 V AA (non fournies) qui fourniront environ 7 heures d’utilisation continue. Le branchement de micros-cravate et serre-tête se fait par connecteur HRS 4 broches à verrouillage.

Spécifications techniques

Système global

• Bandes de Fréquences : Bande ISM 2,4 GHz (2400 à 2483,5 MHz)
• Réponse en Fréquence : 20 Hz à 20 kHz selon le type de microphone
• Portée de Fonctionnement : 30 m (100′) typique
  Environnement à distance ouverte sans signaux parasites.
• Distorsion Harmonique Totale : <0,05% typique
• Température de Fonctionnement : 0° C à +40° C (32° F à 104° F)
  Les performances des piles et de l’écran LCD peuvent être réduites à des températures très basses.

Émetteur portable

• Puissance en Sortie : 10 mW
• Emissions parasites : selon les réglementations fédérales et nationales
• Type de Pile : Deux 1.5V AA, non inclus
• Durée de vie des piles : >7 heures (alcaline)
  En fonction du type de batterie, de l’utilisation et des conditions environnementales.
• Dimensions : 254,8 mm de long, 50,0 mm (1,97″) de diamètre
• Poids 280 grammes (9,9 oz), sans piles

Corps

• Puissance en Sortie : 10 mW
• Durée de vie des piles : >7 heures (alcaline)
  En fonction du type de batterie, de l’utilisation et des conditions environnementales.
• Type de Pile : Deux 1.5V AA alcaline, non inclus
• Dimensions : 70,2 mm (2,76″) L x 107,0 mm (4,21″) H x 24,9 mm (0,98″) P
• Connecteurs en Entrée : Connecteur à verrouillage à quatre broches
  Broche 1 : GND
  Broche 2 : INST INPUT
  Broche 3 : ENTRÉE MICRO
  Broche 4 : DC BIAS +9V
• Poids 100 grammes (3,5 oz) sans piles
• Emissions parasites selon les réglementations fédérales et nationales

Récepteur

• Système Récepteur : Diversity (fréquence/temps/espace)
• Niveau de Sortie Maximal XLR : équilibré : 0 dBV
  1/4″ (6,3 mm), non équilibré : +6 dBV
• Alimentation 100-240V AC (50/60 Hz) à 12V DC .5A (centre positif) alimentation à découpage alimentation externe
• Dimensions : 190,0 mm (7,48″) L x 46,2 mm (1,82″) H x 128,5 mm (5,06″) P
• Poids : 290 grammes (10,2 oz)
