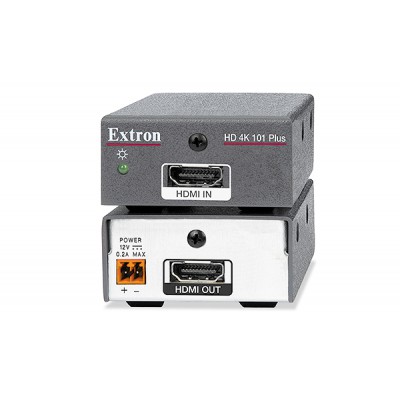

Extron – HD 4K 101 Plus
349,00 € (290,83 € HT)
HD 4K 101 Plus Extron : Égaliseur de câbles HDMI 4K/60 qui supporte des signaux vidéo à des résolutions atteignant le 4K/60 avec un échantillonnage 4:4:4 de la chrominance.
HD 4K 101 Plus Extron : Égaliseur de câbles HDMI 4K/60
Le HD 4K 101 Plus compense les signaux source faibles ou la mauvaise qualité des câbles. Il peut être utilisé en association avec la gamme HD 4K 110 Extron, ainsi que d’autres produits audiovisuels, afin d’offrir un moyen économique de transmission de signaux vidéo 4K provenant d’appareils disposant d’une sortie HDMI. Les caractéristiques de la spécification HDMI 2.0b prises en charge comprennent notamment des débits de données jusqu’à 18 Gb/s, le HDR, le Deep Color jusqu’à 12 bits, le 3D, le Lip Sync, les formats audio HD sans perte et le CEC. Les canaux DDC sont amplifiés de manière active, ce qui permet de transmettre les informations EDID et HDCP entre la source et l’appareil d’affichage. L’insertion EDID garantit que la source vidéo est à la résolution optimale pour l’appareil d’affichage, et la conformité HDCP 2.2 permet la transmission de contenus cryptés provenant de lecteurs de disque Blu‑ray™, de tuners câble et satellite, d’enregistreurs, d’ordinateurs portables et d’autres sources équipés HDCP. L’égalisation automatique garantit une intégrité du signal pour le 4K/UHD à 24/30 Hz jusqu’à 23 m (75′), le 4K/60 avec un échantillonnage 4:4:4 de la chrominance jusqu’à 10 m (35′), et les signaux HD jusqu’à 53 m (175′) lors d’une utilisation avec les câbles de la gamme HDMI Pro.
L’égaliseur de câbles peut être alimenté par l’appareil source connecté qui fournit +5 Vcc au niveau du port de sortie HDMI, évitant ainsi d’avoir recours à une source d’alimentation externe. Une source d’alimentation à basse consommation d’énergie, disponible en option, supporte des applications pour lesquelles l’appareil ne fournit aucune alimentation sur la sortie HDMI. Un voyant LED bicolore permet de vérifier rapidement la présence d’une alimentation et d’un signal provenant de la source.
Grâce à son boîtier compact de 2,5 cm (1″) de hauteur, 1/8 de rack de large, le HD 4K 101 Plus s’intègre et se dissimule facilement dans votre installation.
Caractéristiques principales :
| Poids | 2 kg |
|---|---|
| Dimensions | 2,5 × 5,6 × 7,6 cm |
| Disponibilité | 3 à 10 jours |
Caractéristiques principales
HD 4K 101 Plus Extron : Égaliseur de câbles HDMI 4K/60
- Transmet les signaux vidéo 4K jusqu’à 23 m (75′) et les signaux HD jusqu’à 53 m (175′) lors d’une utilisation avec les câbles de la gamme HDMI Pro Extron — Plusieurs paramètres de signaux, parmi lesquels la résolution, la fréquence d’images, la profondeur de couleurs, et l’échantillonnage de la chrominance, ont un impact sur les distances de transmission de la vidéo 4K. Pour plus d’informations sur les distances de transmission de signaux avec le HD 4K 101 Plus, veuillez consulter les spécifications du produit.
- Entrée : connecteur HDMI femelle de type A
- Sortie : connecteur HDMI femelle de type A
- Prise en charge des résolutions informatiques et vidéo jusqu’à 4K/60 à 4:4:4
- Prise en charge des caractéristiques de la spécification HDMI 2.0b, notamment des débits de données jusqu’à 18 Gb/s, le HDR, le Deep Color jusqu’à 12 bits, la 3D, les formats audio HD sans perte et le contrôle CEC
- Conforme HDCP 2.2
- Égalisation automatique du câble d’entrée — Conditionne activement les signaux HDMI entrants pour compenser la perte de signal lors de l’utilisation de longs câbles HDMI, de câbles HDMI de mauvaise qualité, ou d’appareils source équipés d’une sortie vidéo HDMI de faible qualité.
- Possibilité d’alimentation directement par l’appareil source HDMI — Les appareils source connectés fournissant une alimentation de +5 Vcc sur la sortie HDMI peuvent alimenter le HD 4K 101 Plus, évitant ainsi de devoir installer une nouvelle source d’alimentation.
- Voyants LED indiquant la présence du signal source et de l’alimentation — Le voyant est de couleur ambre lorsque l’alimentation est détectée et de couleur verte, en cas de présence d’un signal.
- Facilite la communication EDID et l’échange de clés HDCP entre l’appareil d’affichage et la source
- Boîtier métallique de 2,5 cm (1″) de hauteur, 1/8 rack de largeur — Le boîtier métallique compact et résistant peut être installé dans un rack, ou directement à proximité de l’appareil récepteur.
- Attaches LockIt® pour câble HDMI incluses
- Source d’alimentation universelle externe optionnelle, à faible consommation d’énergie et très fiable, pièce de rechange réf.70-775-01 — Offre une compatibilité universelle, avec une grande fiabilité prouvée et une faible consommation d’énergie pour des coûts de fonctionnement réduits.
Chroma sampling1 4:4:4, 4:2:2, or 4:2:0
Color bit depth1 8, 10, or 12 bits per color
Signal type HDMI 2.0b, HDCP 1.4 and 2.2
Max. video data rate 18.0 Gbps (6.0 Gbps per color)
NOTE 1Subject to the maximum data rate limit. Use our calculator (http://www.extron.com/product/videotools.aspx) to determine video parameters supported by this data rate.
Maximum data rate 18 Gbps (6.0 Gbps per color)
Maximum pixel clock 600 MHz
Resolution range Up to 4096×2160 @ 60 Hz (4K),
3840×2160 @ 60 Hz (UHD), 1920×1200
or 1080p @ 60 Hz
Formats RGB and YCbCr digital video
Standards DVI 1.0, HDMI 2.0b, HDCP 1.4 and 2.2
Impedance 100 ohms
Input video signal 1.2 Vp-p (TMDS)
Input DDC signal 5 Vp-p (TTL)
Number/signal type 1 single link HDMI (DVI*)
Connectors 1 female HDMI type A
Input cable length
4096×2160 @ 60 Hz 35′ (10 m)
3840×2160 @60 Hz 50′ (15 m)
4K/UHD @ 30 Hz 75′ (23 m)
1080p, 1080i, 1920×1200, 1600×1200, 1280×1024 @ 60 Hz 125′ (38 m)
1080p, 1920×1080 @ 24/30 Hz 150′ (46 m)
1080i, 720p, 1280×1024, 1024×768 @ 60 Hz 150′ (46 m)
720p @30 Hz 175′ (53 m)
NOTE The transmission distance varies greatly depending on the signal resolution and on the type of cable, source, and display used in the system.
NOTE *Appropriate HDMI to DVI cables or adapters are required for DVI signal input/output.
Number/signal type 1 single link HDMI (or DVI*)
Connectors 1 female HDMI type A
Output cable length Up to 12′ (3.6 m)
Power supply External (optional); product can be powered by source via pin 18
Input: 100-240 VAC, 50-60 Hz
Output: 12 VDC, 1 A, 12 watts
Power consumption
Device 0.8 W
Device and power supply 1.4 W
Temperature/humidity Storage: -40 to +158 °F (-40 to +70 °C) / 10% to 90%, noncondensing
Operating: +32 to +122 °F (0 to +50 °C) / 10% to 90%, noncondensing
Cooling Convection, no vents
Thermal dissipation
Device 1.6 BTU/HR
Device and power supply 3.4 BTU/HR
Mounting Yes, with optional mounting brackets
Enclosure type Metal
Enclosure dimensions 1.0″ H x 2.2″ W x 3.0″ D (1/8 rack wide)
(2.5 cm H x 5.6 cm W x 7.6 cm D)
(Depth excludes connectors.)
Product weight 0.1 lbs (<0.1 kg)
Vibration ISTA 1A in carton (International Safe Transit Association)
Regulatory compliance
Safety CE, c-UL, UL
EMI/EMC CE, C-Tick, FCC Class A, ICES, VCCI
Environmental Complies with the appropriate requirements of RoHS, WEEE
Warranty 3 years parts and labor
NOTE All nominal levels are at ±10%.
NOTE Specifications are subject to change without notice.
