Extron – P/2 DA2 PLUS
179,00 € (149,17 € HT)
P/2 DA2xi Extron : Distributeur amplificateur deux sorties VGA

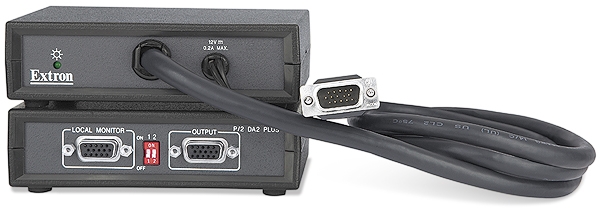

P/2 DA2 PLUS Extron : Distributeur amplificateur deux sorties VGA
Le P/2 DA2 PLUS Extron est un distributeur amplificateur VGA haute résolution à une entrée et à deux sorties. Doté d’un boîtier compact et résistant, le P/2 DA2 PLUS est suffisamment petit pour rentrer dans la mallette d’un présentateur en déplacement. Le P/2 DA2 PLUS Extron offre une bande passante vidéo RVB de 300 MHz (-3 dB) et est compatible avec les écrans plats, les projecteurs, et les cartes graphiques VGA-QXGA.
| Poids | 1 kg |
|---|---|
| Disponibilité | 3 à 10 jours |
Caractéristiques principales
- Bande passante vidéo RVB 300 MHz (-3 dB) à pleine charge
- Compatible avec les résolutions VGA-QXGA
- Les deux sorties sont amplifiées individuellement
- Route tous les bits d’identification de carte vidéo via la sortie du moniteur local pour permettre la sélection automatique de la résolution par des projecteurs et des cartes Plug and Play DDC1 et DDC2
- Entrée sélectionnable par switch DIP et impédance synchrone en sortie
| Video | |||
|---|---|---|---|
| Gain | Unity | ||
| Peaking | Fixed | ||
| Bandwidth | 300 MHz (-3 dB) | ||
| Video input | |||
| Number/signal type | 1 VGA-QXGA RGBHV, RGBS, RGsB, RsGsBs, HDTV component video (with adapter) | ||
| Connectors | 1 male 15-pin HD cable (built-in) | ||
| Pin connections | ID bits on pins 4, 11, 12, and 15 are passed through to local monitor output (loop-through). Pin 9 is floating. |
||
| Nominal level | 1.0 Vp-p for Y of component video 0.7 Vp-p for RGB and for R-Y and B-Y of component video |
||
| Minimum/maximum levels | Analog: 0.4 V to 1.4 Vp-p with no offset at unity gain | ||
| Impedance | 75 ohms | ||
| Horizontal frequency | 15 kHz to 135 kHz | ||
| Vertical frequency | 30 Hz to 170 Hz | ||
| Return loss | <-38 dB @ 5 MHz | ||
| Video output | |||
| Number/signal type | 1 VGA-QXGA RGBHV, RGBS, RGsB, RsGsBs, HDTV component video (with adapter) 1 VGA-QXGA RGBHV, RGBS, RGsB, RsGsBs local monitor output/loop-through (ID bits are passed through.) |
||
| Connectors | 2 female 15-pin HD | ||
| Nominal level | 1.0 Vp-p for Y of component video 0.7 Vp-p for RGB and for R-Y and B-Y of component video |
||
| Minimum/maximum levels | 0.4 V to 1.4 Vp-p (follows input) | ||
| Impedance | 75 ohms | ||
| Return loss | -41 dB @ 5 MHz | ||
| DC offset | ±5 mV maximum with input at 0 offset | ||
| Sync | |||
| Input type | RGBHV, RGBS, RGsB, RsGsBs, bi-level and tri-level sync | ||
| Output type | RGBHV, RGBS, RGsB, RsGsBs, bi-level and tri-level sync | ||
| Input level | Analog or TTL, 1.7 V to 5 Vp-p | ||
| Output level | TTL: 0-5 Vp-p, unterminated | ||
| Input impedance | 510 ohms (default) or 10k ohms, selectable | ||
| Output impedance | 25 ohms (default) or 50 ohms, selectable | ||
| Max. propagation delay | 60 ns | ||
| Max. rise/fall time | 4 ns | ||
| Polarity | Positive or negative (follows input) | ||
| General | |||
| Attached external power supply | 100 VAC to 240 VAC, 50-60 Hz, 4.5 watts, external; to 12 VDC, 1 A, regulated | ||
| Power input requirements | 12 VDC, 0.2 A | ||
| Temperature/humidity | Storage: -40 to +158 °F (-40 to +70 °C) / 10% to 90%, noncondensing Operating: +32 to +122 °F (0 to +50 °C) / 10% to 90%, noncondensing |
||
| Cooling | Convection, no vents | ||
| Mounting | |||
| Rack mount | No | ||
| Enclosure type | Plastic | ||
| Enclosure dimensions | 1.5″ H x 5.0″ W x 2.5″ D (3.8 cm H x 12.7 cm W x 6.4 cm D) (Depth excludes connectors.) |
||
| Product weight | 1.6 lbs (0.7 kg) | ||
| Shipping weight | 3 lbs (2 kg) | ||
| Vibration | ISTA 1A in carton (International Safe Transit Association) | ||
| Regulatory compliance | |||
| Safety | CE, c-UL, UL | ||
| EMI/EMC | CE | ||
| Product warranty | 3 years parts and labor | ||
| Everlast power supply warranty | 7 years parts and labor | ||
|
|||
|
|||
