Caractéristiques principales

Excellentes images HD

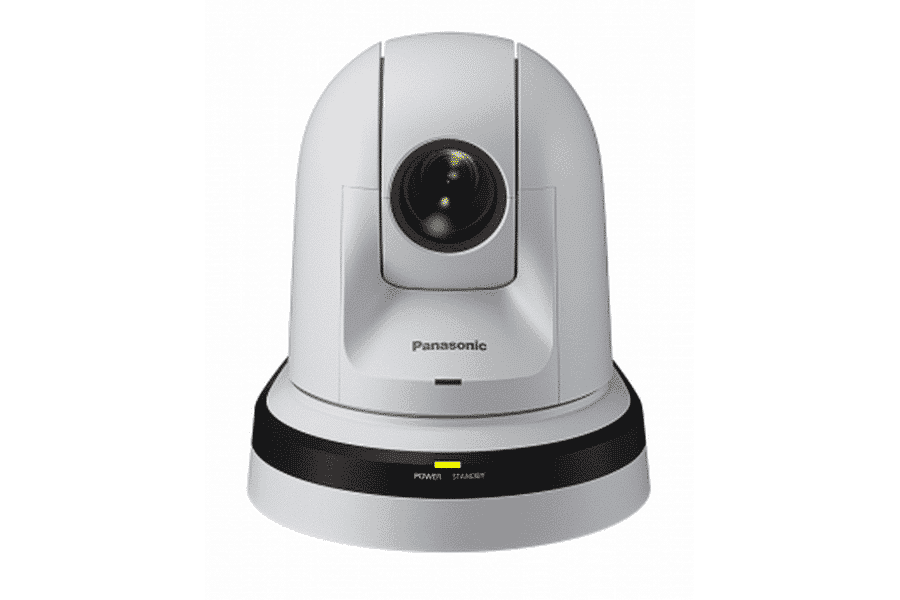

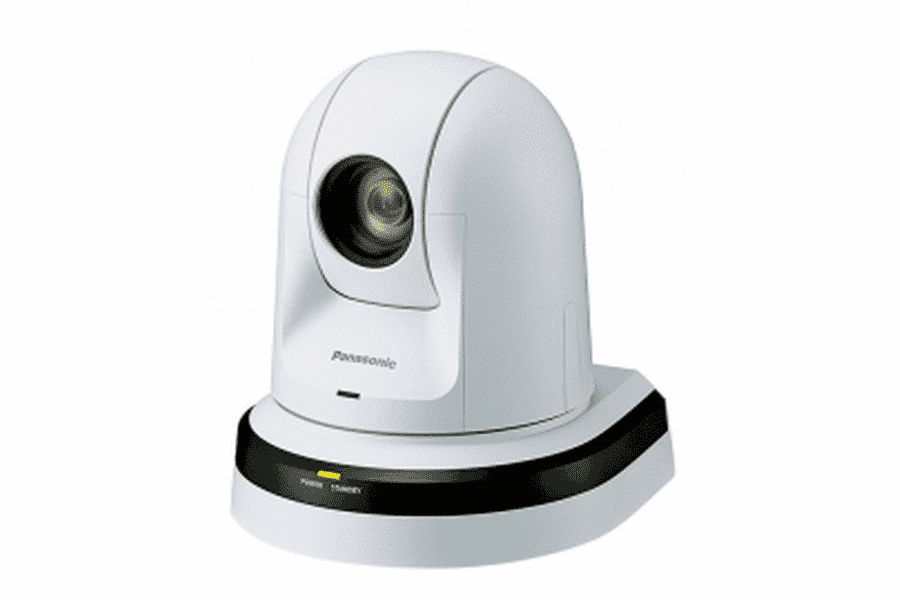

L’AW-HE38HWEJ offre un zoom optique 22x, un large champ de vision, une fonction PTZ et une qualité d’image exceptionnelle, ce qui en fait l’appareil idéal pour la production à distance ou la diffusion sur écran géant. Grâce à la prévisualisation et la télécommande via IP ainsi que la prise en charge de POE+ (alimentation par câble réseau), la caméra HE38 offre souplesse d’installation et d’administration.

En plus de son zoom optique 22x, elle dispose d’un zoom intelligent 30x et d’une extension numérique 1,4x pour capturer des gros plans parfaitement nets même dans des grandes salles ou auditoriums. Autres points forts de la caméra tourelle Panasonic : son extraordinaire rapport signal sur bruit de 54dB (F4/2000 lx, illumination minimum : 35 lx), sa résolution TV de 1000 lignes et sa matrice de couleurs 16 axes qui offre un rendu et une « peinture » réaliste. Elle inclut de nombreuses fonctions déjà utilisées par les utilisateurs de systèmes vidéo professionnels : les fonctions DRS (Dynamic Range Stretch) et DNR (Digital Noise Reduction), ainsi que le mode HDR (High Dynamic Range), des innovations Panasonic, garantissant un résultat exceptionnel même avec un faible éclairage ou un contraste élevé.

Sorties vidéo
Interfaces professionnelles standard avec HDMI et réseau/IP pour transmission d’un flux vidéo HD jusqu’à 1080/60p via un seul câble.

Entrée audio
Intégration et entrée audio (IP, HDMI) également disponibles via une entrée stéréo commutable MIC/LINE.

Commande série
Compatibilité RS-422 pour processus de commande basés sur liaison série (par exemple, connexion à un AW-RP50/120 ou autre contrôleur plus ancien). Les protocoles RS-232 et RS-422 VISCA permettent d’intégrer une caméra Panasonic à une structure de commande préexistante.

Enregistrement sur clé USB ou carte microSD
Le connecteur mini-USB permet d’utiliser l’AW-HE38 comme caméra USB au moyen de pilotes audio-vidéo standard. De nombreuses applications de type visioconférence ou basculement logiciel pourront également utiliser la HE38 sans convertisseur externe. L’enregistrement sur carte microSD permet de stocker la vidéo au format, ISO MP4/H.264 sur la caméra HE38 puis de l’envoyer sur le réseau via un navigateur ou un FTP.

Connexion réseau
L’interface RJ-45 de la caméra HE38 ouvre tout un monde de possibilités :

• Power of Ethernet+ (PoE+) pour une installation et une configuration aisées
• Commande réseau à l’aide d’un contrôleur AW-RP50/120 ou d’une solution logicielle Panasonic
• Surveillance et commande de la caméra via l’interface web intégrée
• Utilisation d’un système de commande tiers (systèmes de commande de diffusion ou de captation de conférence, switch, systèmes de commande AV, etc.)
• Encodeur H.264/MJPEG intégré avec encodage sur 7 voies à 25 Mbps maximum Association avec un des décodeurs physiques ou logiciels compatibles
• Mise à jour vers NDI|HX disponible (avec licence)

Spécifications techniques

Général

• Alimentation électrique : DC 12 V (adaptateur secteur fourni) DC 42 V à 57 V (alimentation PoE+)
• Consommation de courant : 1,2 A (adaptateur CA fourni) 0,4 A (alimentation PoE+)
• Température ambiante de fonctionnement : 0 °C à 40 °C (32 °F à 104 °F)
• Température de stockage : -20 °C à 50 °C (-4 °F à 122 °F)
• Plages d’humidité admissibles : de 20 % à 90 % (sans condensation)
• Poids : Environ 1,5 kg (3,30 lb)
• Dimensions (L x H x P) : 160 mm x 186 mm x 166 mm (6-5/16 pouces x 7-41/128 pouces x 6-17/32 pouces) [hors saillies, support de montage direct au plafond].
• Finition Blanc nacré
• Contrôleur pris en charge AW-RP50, AW-RP120G, AK-HRP200G

Entrée

• Alimentation : DC 12 V IN, PoE+ (norme IEEE802.3at)
• Entrée MIC/Line : Mini-jack stéréo (φ3.5 mm) Impédance d’entrée : Environ 2 kΩ (asymétrique)

Entrée micro

• Microphones pris en charge : Microphone stéréo (alimentation par fiche, commutation marche/arrêt par menu)
• Tension d’alimentation : 2,5 V ± 0,5 V
• Niveau d’entrée du microphone : -60 dBV ± 3 dBV
• Entrée ligne : Niveau d’entrée : -10 dBV ± 3 dBV

Sortie

• Sortie vidéo | HDMI : [AW-HE38HW/HK] Connecteur HDMI (HDCP n’est pas pris en charge ; VIERA Link n’est pas pris en charge)

Entrée/Sortie

• Connecteur d’entrée/sortie | Connecteur LAN : pour le contrôle IP (RJ-45) Equipé d’une fonction de détection automatique des câbles droits et croisés
• Connecteur INPUT/OUTPUT | RS-232C : Mini DIN 8-pin (IN) Mini DIN 8-pin (OUT)
• Connecteur d’entrée/sortie | CONTROLE RS-422 : EN RS422A (RJ-45)
• Connecteur INPUT/OUTPUT | Port USB Mini-B
• Connecteur INPUT/OUTPUT | Fente pour carte SD microSD

Unité de caméra

• Capteurs d’imagerie : MOS de type 1/2,3
• Objectif AW-HE38HW/HK : Zoom motorisé 22x, F1.6 à F4.3 [f=4.3 mm (11/64 pouces) à 94.6 mm (3-23/32 pouces) ; 35 mm (1-3/8 pouces) équivalent : 31.6 mm (1-31/128 pouces) à 705.0 mm (27-49/64 pouces)].
• Focus : Passer de l’automatique au manuel
• Distance de mise au point : Toute la plage de zoom : 1,2 m (3,94 ft) Extrémité large : 10 cm (0,33 ft)
• Système optique de séparation des couleurs : Système de laser couleur sur puce
• Eclairage minimum | 59.94 Hz 0.7 lx (50 IRE, F1.6, 48 dB,1/60 sans accumulation) 0.35 lx (50 IRE, F1.6, 48 dB,1/30 avec accumulation [Frame Mix 6 dB])
• Eclairage minimum | 50 Hz 0,7 lx (50 IRE, F1.6, 48 dB,1/50 sans accumulation) 0,35 lx (50 IRE, F1.6, 48 dB,1/25 avec accumulation [Frame Mix 6 dB])
• Résolution horizontale : 1000 lignes TV Typ (zone centrale)
• Sélection du gain : Auto, 0 dB à 48 dB (par pas de 3 dB)
• Frame Mix : Auto, Off, 6 dB, 12 dB, 18 dB, 24 dB
• Vitesse d’obturation électronique :
  En mode automatique 1/30 à 1/2000 [59,94 Hz] 1/25 à 1/2000 [50 Hz]
  En mode automatique 1/60 à 1/2000 [59,94 Hz] 1/50 à 1/2000 [50 Hz]
  En mode manuel 1/100, 1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/10000 [59,94 Hz] 1/120, 1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/10000 [50 Hz]
• Synchro Scan 59,94 Hz : 59,94 Hz à 660,09 Hz / 50 Hz : 50,00 Hz à 570,12 Hz
• Gamma : Off, Normal (Bas, Moyen, Haut), Cinéma
• Balance des blancs : AWB A, AWB B, ATW, 3200K,5600K, VAR (2400K à 9900K)
• Variabilité chromatique : ±3 pas
• Fichier de scène : Full Auto, Manuel1, Manuel2, Manuel3
• Format de sortie | HD 1080:59.94p/50p 1080:59.94i/50i 1080:29.97p/25p 1080:29.97PsF/25PsF 720:59.94p/50p
• Système de synchronisation : Synchronisation interne
• Connexion USB : peut varier en fonction de l’environnement d’exploitation.
• Sortie vidéo : Classe vidéo USB Ver1.0
• Format de compression vidéo : MPEG-4 AVC/H.264 High Pro le
• Résolution : 1920 x 1080, 1280 x 720, 640 x 360
• Fréquence de trame : max 30 fps (fréquence du système 59,94 Hz) max 25 fps (fréquence du système 50 Hz)
• Sortie audio : Classe audio USB Ver1.0
• Format de compression audio : AAC-LC (48 kHz, 16 bits, 2 ch, 128 kbps)
• Modèles pris en charge : Appareils équipés en standard d’un port compatible USB 2.0
  [Unité de tête pan-basculante]
• Méthode d’installation Autonome (Bureau) ou suspendue (Accrochage)
• Vitesse de fonctionnement Pan/Tilt :
  Vitesse maximale pendant le préréglage : 300°/s
  Vitesse maximale en mode manuel : 90°/s
• Portée panoramique : ±175
• Plage d’inclinaison : -30° à 90°
• Silence pendant la préprogrammation : NC40 ou moins
  Pendant le manuel : NC35 ou moins

Contrôle de l’appareil photo et de la tête inclinable

• Câble de connexion IP : Lorsque vous vous connectez via un hub : Câble LAN (catégorie 5 ou supérieure),max. 100 m (328 ft) lors de l’utilisation d’un hub PoE+ : câble LAN (catégorie 5e ou supérieure), max. 100 m. Lorsqu’un concentrateur n’est pas utilisé : câble LAN (catégorie 5 ou supérieure), max. 100 m (328 ft)
• Protocole AW Câble de connexion Câble LAN (catégorie 5 ou supérieure, câble droit), max. 1000 m (3280 ft)
• Protocole standard de connexion Câble de raccordement Mini DIN 8 broches, mâle

Enregistrement sur carte SD

• Type de carte SD : micro SDHC (4 Go à 32 Go), micro SDXC (64 Go à 128 Go), classe de vitesse 10 ou supérieure
• Fréquence du système 59,94 Hz/50 Hz
• Enregistrement sur carte SD : conforme à la norme MPEG-4 AVC le (.MP4)
• Format d’enregistrement 1920 x 1080/59.94p, 1920 x 1080/50p, 1920 x 1080/29.97p, 1920 x 1080/25p, 1280 x 720/59.94p, 1280 x 720/50p, 1280 x 720/29.97p, 1280 x 720/25p

Réseau

• Résolution | JPEG VGA (640 x 360), QVGA (320 x 180) max.30 fps 1920 x 1080, 1280 x 720, 640 x 360, 320 x 180 max.30 fps
• Résolution | H.264 1920 x 1080, 1280 x 720, 640 x 360, 320 x 180 max.60 fps
• Protocole pris en charge | IPv4 TCP/IP, UDP/IP, HTTP, HTTPS, RTSP, RTP, RTP/RTCP, FTP, DHCP, DNS, NTP, IGMP, UPnP, ICMP, ARP, RTSPoverTCP, RTSPoverHTTP, SSL(TLS), MultiCast/UniCast
• Protocole pris en charge | IPv6 TCP/IP, UDP/IP, HTTP, HTTPS, RTSP, RTP, RTP/RTCP, FTP, DHCPv6, DNS, NTP, ICMPv6(MLD), RTSPoverTCP, RTSPoverHTTP, SSL(TLS), MultiCast/UniCast
  i-OS, Android supporte l’affichage d’images JPEG
